Descrição de produto detalhada

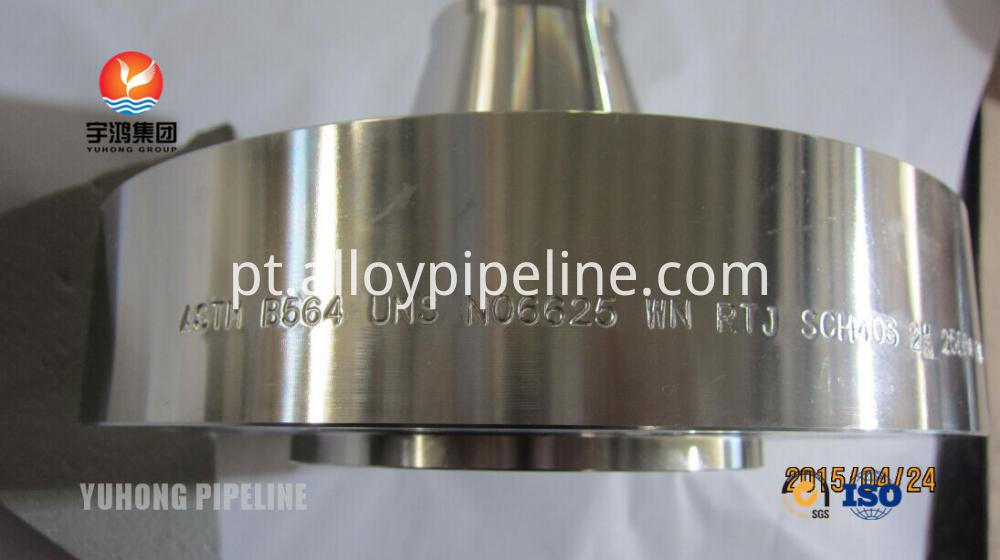

Flange de aço Inconel 625 ASTM B564 UNS U06625
Compacto de Flanges (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70
RCF NORSOK NCF5 série
Com base no código de NORSOK L005, apropriado para aplicações críticas de selagem com alta expansão térmico, cíclica de carregamento como Risers, único ponto de amarração, sistemas, colectores, X-árvores, oleodutos submarinos, trocadores de calor e uma infinidade de sistemas de tubulação de processo.
- RCF vantagem
De economia de espaço- Peso, economizando até 70% ~ 80% do que os flanges ANSI
- Selos independentes duplos torná-lo mais seguro
- Método de selagem positiva
- Integrado de sistema (ambos dentro e fora) de vedação
- Intervalo maior na concepção de temperatura e pressão
- RCF
de princípio de funcionamento- O princípio de design compacto flange RCF é que a face de flange inclui dois selos independentes. O primeiro selo é criado pela aplicação do selo de stress no calcanhar da flange do assento. O selo principal é o anel de vedação do IX. A força do anel de vedação é fornecida pela energia elástica armazenada no anel do selo estressado. Qualquer vazamento de calcanhar dar-se-á pressão interna, atuando sobre o anel de vedação dentro intensificar a ação da selagem.
- Tamanho de fibras recicladas e classificação
- 1/2"~ 48" em tamanho e classe 150# a 2500# na classificação de pressão.
- Tamanho maior e mais alta classificação de pressão a pedido.
- RCF materiais
- ASTM A105, A350 LF2, LF6, F52 A694 ~ F70
- AISI 4130, AISI 8630
- A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
- Outras matérias sobre pedido
RCF gaxeta - Anel do selo RCF IX, forças axiais são exercidas sobre o cone do anel selo metal e traduzidas para um radial da força de selagem. Além disso, com aumento da pré-carga, o bisel é fechado e contato cara a cara é alcançado no exterior Cunha, enquanto a maioria da pré-carga parafuso é transferido como forças compressivas entre as faces da flange no calcanhar.
- Verificação e RCF Design
- Aço especial Yuhong fornece cálculo serviço baseado no ASME seção VIII Divisão 1, 2 e 3. Também temos engenheiros de software ANSYS para fazer a verificação de projeto e análise.
Grupo de Produto : Flange de aço > Flange de Inconel
RCF NORSOK NCF5 série
RCF gaxeta
